[发明] 弯绳器 - 202010210597.8 审中-公开

 申请人：南宁市红宝机械有限责任公司 广西欧钻机械设备有限公司 - 申请日：2020-03-24 - 主分类号：B66C1/12(20060101)

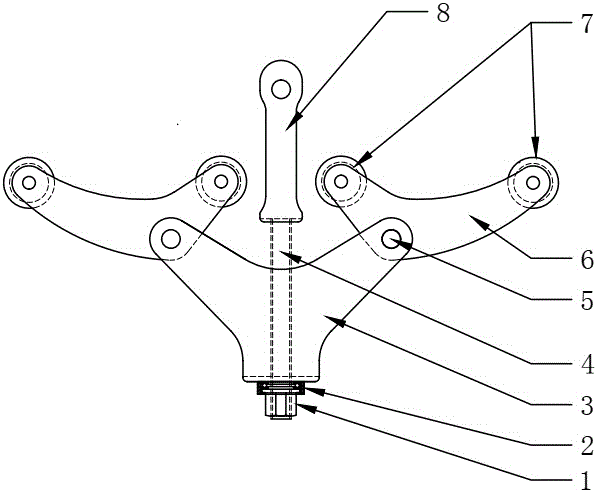

    摘要：本发明公开了一种弯绳器，包括支撑架、转臂、牵引架、螺杆；支撑架包括前后两块平行设置的Y型板以及连接两块Y型板底部的底板Ⅰ，底板中部固定有轴承，轴承内圈转动连接有带内螺纹的螺帽；转臂设置有两个，两个转臂对称安装在支撑架上部两侧，两个转臂向相对的一侧弯折，转臂的两端各转动连接有一个滚轮，转臂的中部通过销管转动安装在支撑架的两块Y型板之间；牵引架包括前后两块平行设置的竖板以及连接两块竖板底部的底板Ⅱ，两块竖板上部对应位置均设有销孔；螺杆一端与牵引架底板Ⅱ中部固定连接，螺杆的另一端与支撑架底板Ⅰ上的螺帽螺纹连接。本发明的弯绳器使用方便，省时省力，工作效率高，操作安全，不会对钢丝绳造成损伤。

Abstract：

申请人： 南宁市红宝机械有限责任公司 广西欧钻机械设备有限公司

Applicant：

地址： 530031 广西壮族自治区南宁********(隐藏)

发明(设计)人： 黄文格 谢定亮

Inventor：

主分类号： B66C1/12(20060101)

分类号： B66C1/12(20060101) F16G11/02(20060101) F16G11/06(20060101)

​
